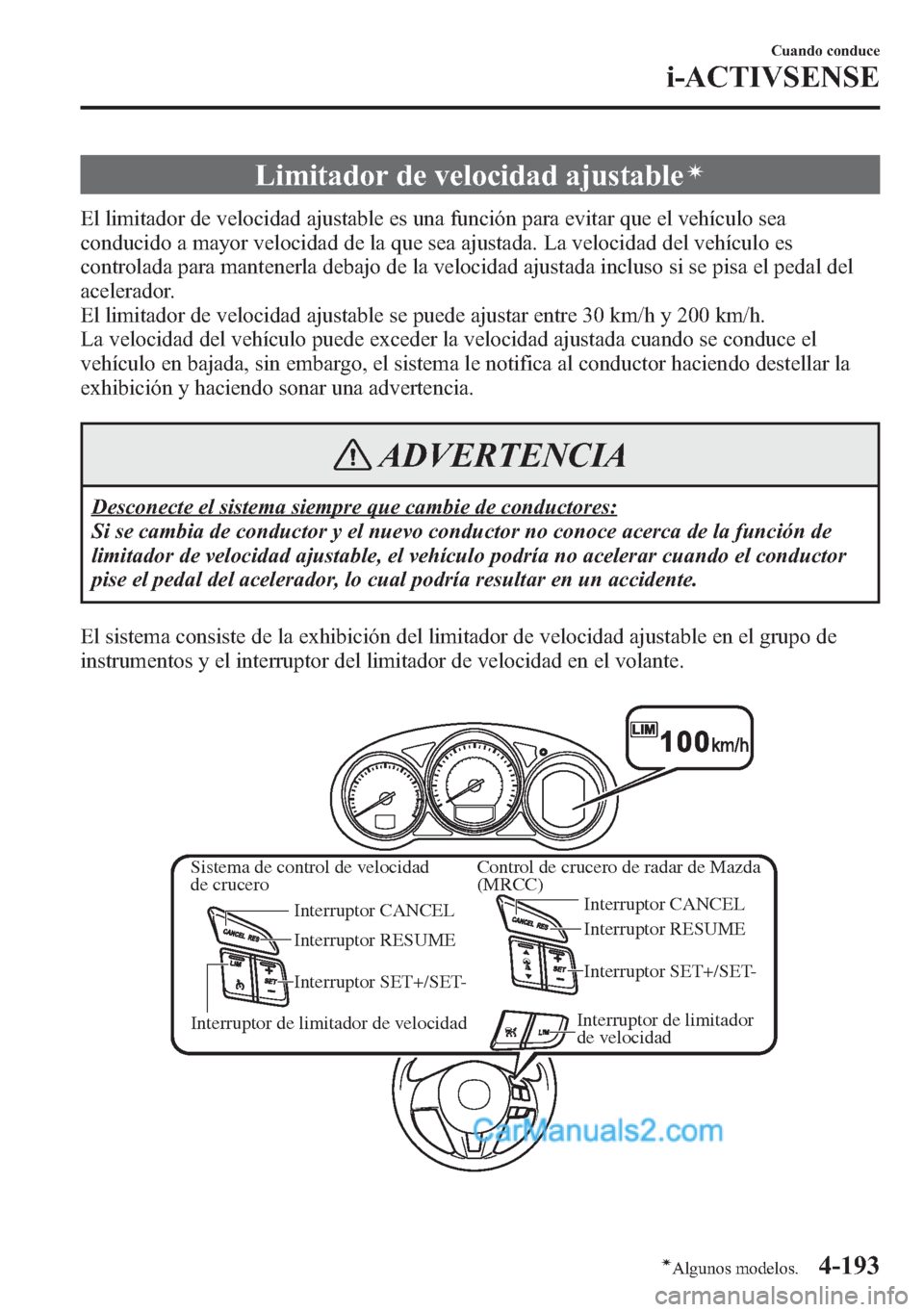

Limitador de velocidad ajustableí
El limitador de velocidad ajustable es una función para evitar que el vehículo sea
conducido a mayor velocidad de la que sea ajustada. La velocidad del vehículo es
controlada para mantenerla debajo de la velocidad ajustada incluso si se pisa el pedal del
acelerador.
El limitador de velocidad ajustable se puede ajustar entre 30 km/h y 200 km/h.
La velocidad del vehículo puede exceder la velocidad ajustada cuando se conduce el
vehículo en bajada, sin embargo, el sistema le notifica al conductor haciendo destellar la
exhibición y haciendo sonar una advertencia.
ADVERTENCIA
Desconecte el sistema siempre que cambie de conductores:
Si se cambia de conductor y el nuevo conductor no conoce acerca de la función de
limitador de velocidad ajustable, el vehículo podría no acelerar cuando el conductor
pise el pedal del acelerador, lo cual podría resultar en un accidente.
El sistema consiste de la exhibición del limitador de velocidad ajustable en el grupo de
instrumentos y el interruptor del limitador de velocidad en el volante.
Interruptor CANCEL
Interruptor de limitador de velocidadInterruptor de limitador
de velocidad Interruptor RESUME Sistema de control de velocidad
de cruceroControl de crucero de radar de Mazda
(MRCC)
Interruptor SET+/SET-Interruptor CANCEL
Interruptor RESUME
Interruptor SET+/SET-
Cuando conduce
i-ACTIVSENSE
4-193íAlgunos modelos.

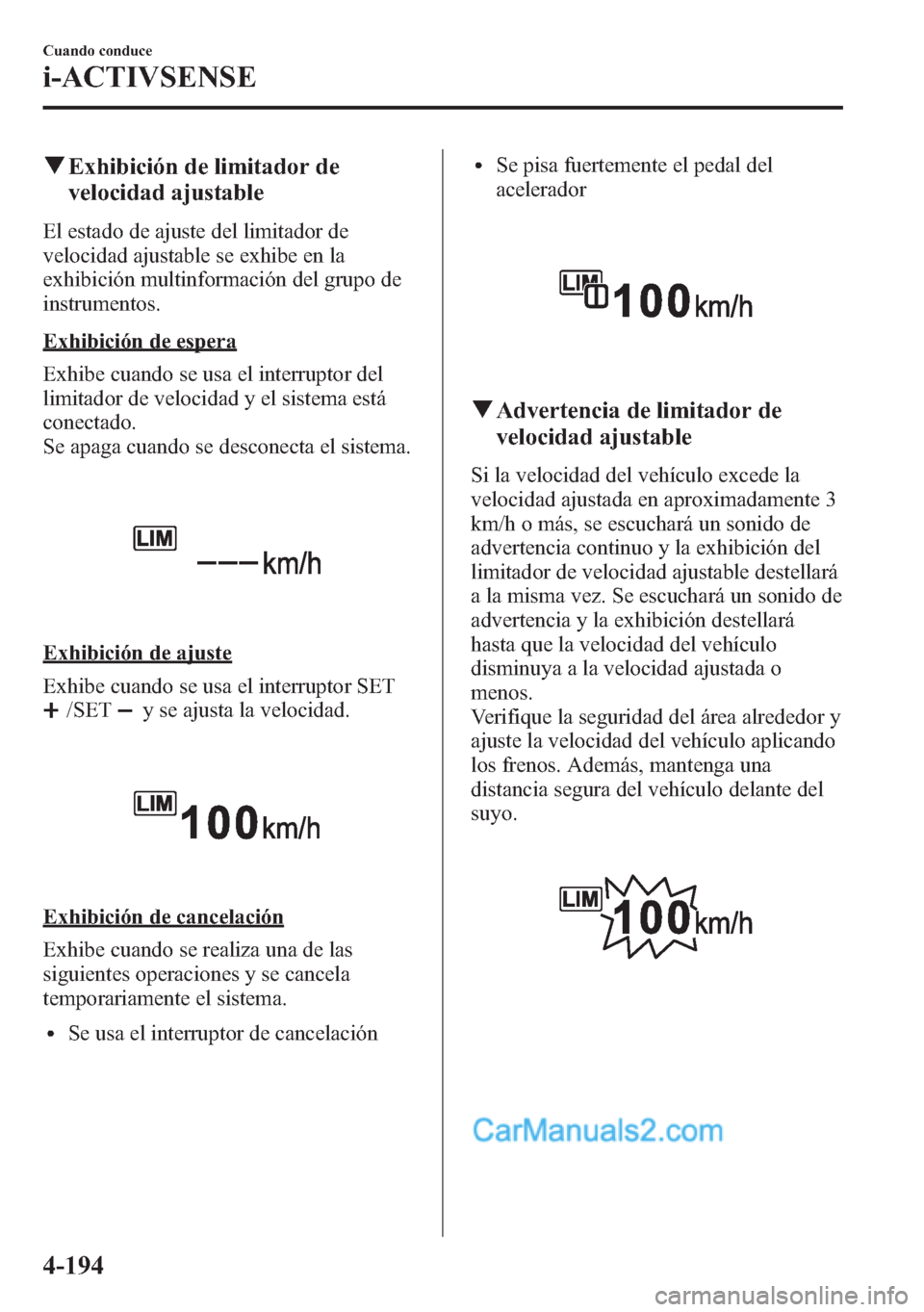

qExhibición de limitador de
velocidad ajustable
El estado de ajuste del limitador de
velocidad ajustable se exhibe en la
exhibición multinformación del grupo de
instrumentos.
Exhibición de espera
Exhibe cuando se usa el interruptor del
limitador de velocidad y el sistema está
conectado.
Se apaga cuando se desconecta el sistema.
Exhibición de ajuste
Exhibe cuando se usa el interruptor SET
/SETy se ajusta la velocidad.
Exhibición de cancelación
Exhibe cuando se realiza una de las
siguientes operaciones y se cancela
temporariamente el sistema.
lSe usa el interruptor de cancelación
lSe pisa fuertemente el pedal del
acelerador
qAdvertencia de limitador de
velocidad ajustable
Si la velocidad del vehículo excede la
velocidad ajustada en aproximadamente 3
km/h o más, se escuchará un sonido de
advertencia continuo y la exhibición del
limitador de velocidad ajustable destellará
a la misma vez. Se escuchará un sonido de
advertencia y la exhibición destellará
hasta que la velocidad del vehículo
disminuya a la velocidad ajustada o
menos.
Verifique la seguridad del área alrededor y
ajuste la velocidad del vehículo aplicando
los frenos. Además, mantenga una
distancia segura del vehículo delante del
suyo.
4-194
Cuando conduce
i-ACTIVSENSE

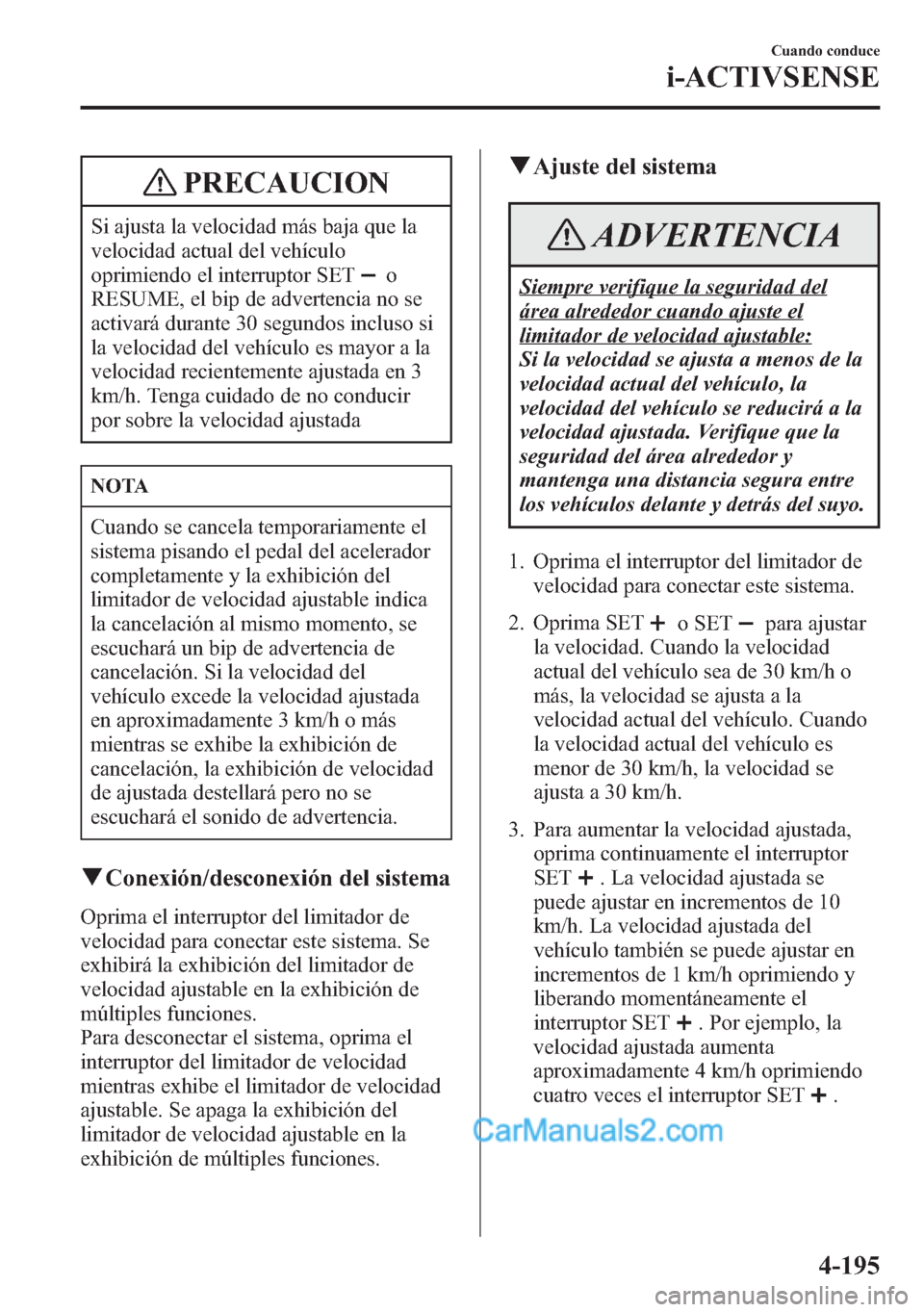

PRECAUCION
Si ajusta la velocidad más baja que la
velocidad actual del vehículo
oprimiendo el interruptor SET
o
RESUME, el bip de advertencia no se
activará durante 30 segundos incluso si
la velocidad del vehículo es mayor a la
velocidad recientemente ajustada en 3
km/h. Tenga cuidado de no conducir
por sobre la velocidad ajustada
NOTA
Cuando se cancela temporariamente el
sistema pisando el pedal del acelerador
completamente y la exhibición del
limitador de velocidad ajustable indica
la cancelación al mismo momento, se
escuchará un bip de advertencia de
cancelación. Si la velocidad del
vehículo excede la velocidad ajustada
en aproximadamente 3 km/h o más
mientras se exhibe la exhibición de
cancelación, la exhibición de velocidad
de ajustada destellará pero no se
escuchará el sonido de advertencia.
qConexión/desconexión del sistema
Oprima el interruptor del limitador de
velocidad para conectar este sistema. Se
exhibirá la exhibición del limitador de
velocidad ajustable en la exhibición de
múltiples funciones.
Para desconectar el sistema, oprima el
interruptor del limitador de velocidad
mientras exhibe el limitador de velocidad
ajustable. Se apaga la exhibición del
limitador de velocidad ajustable en la
exhibición de múltiples funciones.
qAjuste del sistema
ADVERTENCIA
Siempre verifique la seguridad del
área alrededor cuando ajuste el
limitador de velocidad ajustable:
Si la velocidad se ajusta a menos de la
velocidad actual del vehículo, la
velocidad del vehículo se reducirá a la
velocidad ajustada. Verifique que la
seguridad del área alrededor y
mantenga una distancia segura entre
los vehículos delante y detrás del suyo.
1. Oprima el interruptor del limitador de
velocidad para conectar este sistema.
2. Oprima SET
o SETpara ajustar
la velocidad. Cuando la velocidad
actual del vehículo sea de 30 km/h o
más, la velocidad se ajusta a la
velocidad actual del vehículo. Cuando
la velocidad actual del vehículo es
menor de 30 km/h, la velocidad se
ajusta a 30 km/h.
3. Para aumentar la velocidad ajustada,
oprima continuamente el interruptor
SET
. La velocidad ajustada se
puede ajustar en incrementos de 10
km/h. La velocidad ajustada del
vehículo también se puede ajustar en
incrementos de 1 km/h oprimiendo y
liberando momentáneamente el
interruptor SET
. Por ejemplo, la
velocidad ajustada aumenta
aproximadamente 4 km/h oprimiendo
cuatro veces el interruptor SET
.
Cuando conduce
i-ACTIVSENSE
4-195

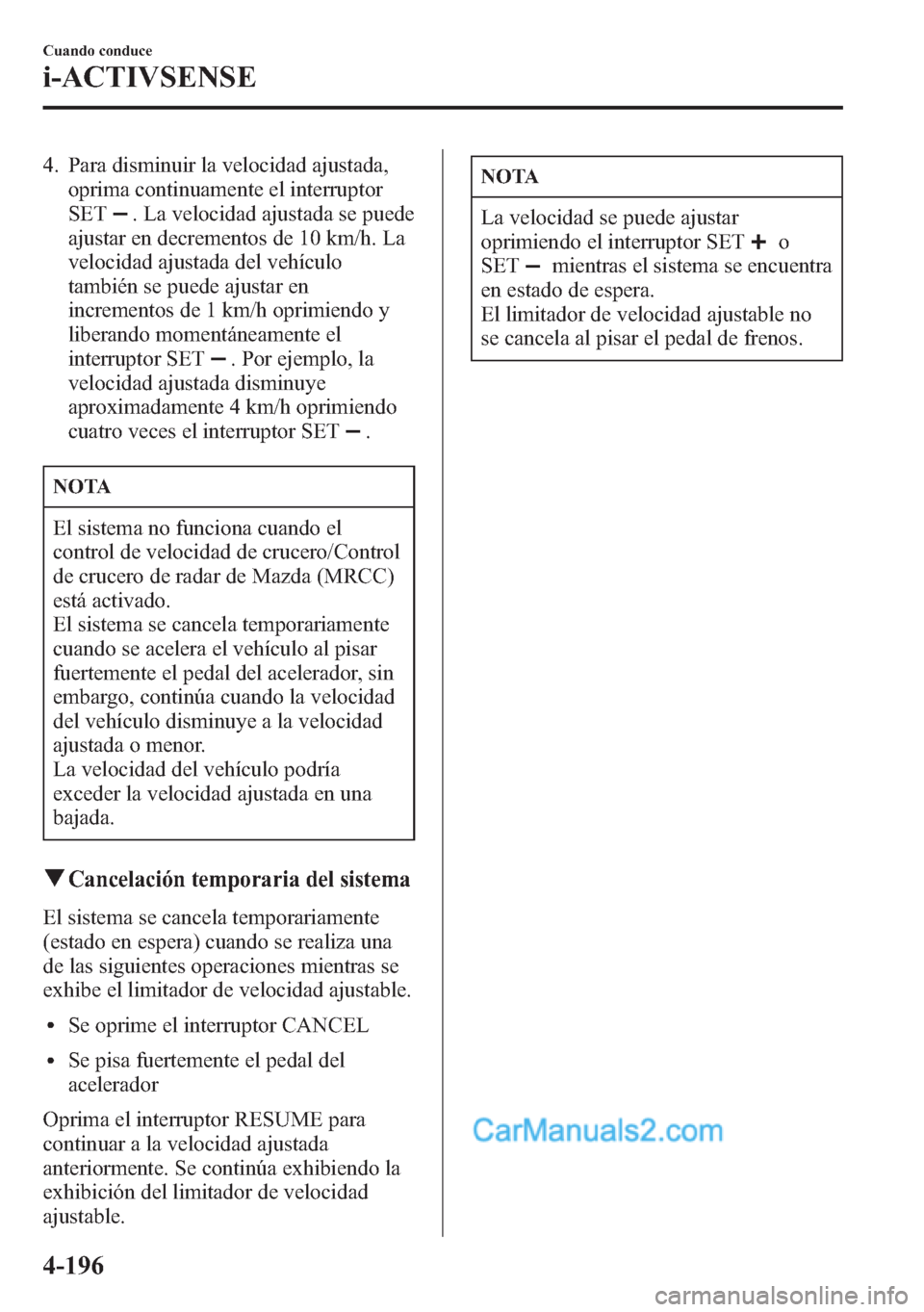

4. Para disminuir la velocidad ajustada,
oprima continuamente el interruptor
SET
. La velocidad ajustada se puede
ajustar en decrementos de 10 km/h. La
velocidad ajustada del vehículo
también se puede ajustar en
incrementos de 1 km/h oprimiendo y
liberando momentáneamente el
interruptor SET
. Por ejemplo, la
velocidad ajustada disminuye
aproximadamente 4 km/h oprimiendo
cuatro veces el interruptor SET
.
NOTA
El sistema no funciona cuando el
control de velocidad de crucero/Control
de crucero de radar de Mazda (MRCC)
está activado.
El sistema se cancela temporariamente
cuando se acelera el vehículo al pisar
fuertemente el pedal del acelerador, sin
embargo, continúa cuando la velocidad
del vehículo disminuye a la velocidad
ajustada o menor.
La velocidad del vehículo podría
exceder la velocidad ajustada en una
bajada.
qCancelación temporaria del sistema
El sistema se cancela temporariamente
(estado en espera) cuando se realiza una
de las siguientes operaciones mientras se
exhibe el limitador de velocidad ajustable.
lSe oprime el interruptor CANCEL
lSe pisa fuertemente el pedal del
acelerador
Oprima el interruptor RESUME para
continuar a la velocidad ajustada
anteriormente. Se continúa exhibiendo la
exhibición del limitador de velocidad
ajustable.
NOTA
La velocidad se puede ajustar
oprimiendo el interruptor SET
o
SET
mientras el sistema se encuentra
en estado de espera.
El limitador de velocidad ajustable no
se cancela al pisar el pedal de frenos.
4-196
Cuando conduce
i-ACTIVSENSE

Soporte de freno de ciudad inteligente [Adelante] (SCBS F)í
El sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) fue diseñado para
reducir los daños en caso de un choque al usar el control de frenos (freno SCBS) cuando el
sensor láser del sistema detecta el vehículo delante del suyo y determina que no se puede
evitar el choque con el vehículo delante suyo. También se podría evitar un choque si la
velocidad relativa entre su vehículo y un vehículo delante del suyo es menor de
aproximadamente 20 km/h.
Además, cuando el conductor pisa el pedal de freno mientras el sistema está en el rango de
funcionamiento a aproximadamente 4 a 30 km/h, los frenos se aplican firme y rápidamente
para ayudar. (Frenado asistido (frenado asistido SCBS))
Sensor láser
ADVERTENCIA
No se crea que el sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS
F) constituye una excusa para no conducir con seguridad:
El sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) no son una
solución para la conducción peligrosa o descuidada; si se conduce a velocidades
excesivas o si no se deja una distancia prudencial con respecto al vehículo que está
delante suyo, conducir en caminos resbalosos como caminos húmedos, sobre el hielo y
nieve (fricción de los neumáticos reducida por el agua del camino). De igual forma
puede sufrir un accidente.
Cuando conduce
i-ACTIVSENSE
4-197íAlgunos modelos.

ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Adelante] (SCBS F):lEl sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) fue sólo
diseñado para reducir los daños en caso de un choque. Sobre confiarse en el
sistema lo que hará que se use equivocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
lEl soporte de freno de ciudad inteligente [Adelante] (SCBS F) es un sistema que
funciona en respuesta a un vehículo delante del suyo. El sistema podría no se capaz
de detectar o reaccionar con vehículos de dos ruedas o peatones.
lEl sensor láser para el sistema de soporte de freno de ciudad inteligente [Adelante]
(SCBS F) está ubicado cerca del espejo retrovisor. Para asegurarse el
funcionamiento correcto del soporte de freno de ciudad inteligente [Adelante]
(SCBS F), tenga en cuenta las siguientes precauciones.
lNo peque adhesivos en la superficie del parabrisas cerca del sensor láser
(incluyendo adhesivos transparentes). De lo contrario, el sensor láser podría no
detectar vehículos delante del suyo que pueden resultar en un accidente.
lNo aplique agentes de recubrimiento en el parabrisas. De lo contrario, el sensor
láser podría no detectar vehículos delante que pueden resultar en un accidente.
lNo desarme el sensor láser.lSi se pueden ver rajaduras o daños causados por pedregullo o suciedad cerca del
sensor láser, deje de usar inmediatamente el sistema de soporte de freno de
ciudad inteligente [Adelante] (SCBS F) y haga inspeccionar su vehículo por un
técnico experto, le recomendamos un técnico autorizado Mazda. Si continúa
conduciendo el vehículo con rajaduras o rayones en el parabrisas cerca del
sensor láser, el sistema podría funcionar innecesariamente y causar un
accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno
de ciudad inteligente [Adelante] (SCBS F) en la página 4-201.
lAl cambiar los limpiaparabrisas o el parabrisas, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
No modifique la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los
vehículos delante suyo. Esto resultará en que el sistema de soporte de freno de ciudad
inteligente [Adelante] (SCBS F) no funcionará normalmente o funcione por error, lo
cual puede producir un accidente grave.
4-198
Cuando conduce
i-ACTIVSENSE

ADVERTENCIA
Desconecte el soporte de freno de ciudad inteligente [Adelante] (SCBS F) cuando el
vehículo está en un rodillo de chasis o está siendo remolcado:
Desconecte el sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
para evitar que funcione por error cuando el vehículo está en un rodillo de chasis o
está siendo remolcado. Consulte la siguiente página acerca de cómo desconectar el
sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F).
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Adelante] (SCBS F) en la página 4-201.
PRECAUCION
lCuando conduce en todo terreno donde hay pasto o forraje, se recomienda
desconectar el sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F).
lUse siempre neumáticos para todas las ruedas que sean del tamaño especificado, y el
mismo fabricante, marca y diseño. Además, no use neumáticos con patrones de
desgaste diferentes en el mismo vehículo ya que el sistema de soporte de freno de
ciudad inteligente [Adelante] (SCBS F) podría no funcionar normalmente.
lEl sensor láser incluye una función para detectar un parabrisas sucio e informar al
conductor; sin embargo, dependiendo de las condiciones, podría no detectar bolsas de
compras, hielo o nieve en el parabrisas. En esos casos, el sistema no podría
determinar precisamente un vehículo delante de Ud. y podría no funcionar
normalmente. Conduzca siempre cuidadosamente y preste atención al camino por
delante.
NOTA
lEl sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) no
funcionará si el conductor realice operaciones de conducción (opera el pedal del
acelerador y el volante).
lEl sistema de soporte del freno de ciudad inteligente [Adelante] (SCBS F) no
funcionará en las siguientes condiciones.
lEl motor está funcionando.l“Malfuncionamiento adelante SCBS”no se exhibe en la exhibición de
multinformación.
lLa velocidad del vehículo se encuentra aproximadamente 4 a 30 km/h.lEl sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) no ésta
pagado.
lEl DSC no está funcionando mal.
Cuando conduce
i-ACTIVSENSE
4-199

NOTA
lEl soporte de freno de ciudad inteligente [Adelante] (SCBS F) detecta un vehículo
delante del suyo al emitir un haz de láser cercano al infrarrojo y recibe el haz reflejado
del vehículo delante del suyo, y luego lo usa para hacer mediciones.
Consecuentemente, el soporte del freno de ciudad inteligente [Adelante] (SCBS F)
podría no funcionar en las siguientes condiciones:
lLa reflexión del láser es pobre debido a la forma del vehículo delante del suyo.lEl vehículo delante del suyo está significativamente sucio.lBajo condiciones de mal tiempo como lluvia, niebla y nieve.lSe usa el lavador o se usan los limpiaparabrisas cuando está lloviendo.lEl parabrisas está sucio.lSe gira el volante completamente hacia la izquierda o derecha, o el vehículo se
acelera rápidamente y se acerca al vehículo delante del suyo.
lCamiones con plataformas de carga bajas y vehículos con perfiles extremadamente
bajos o altos.
lVehículos con determinadas formas como un remolque de vehículos.
lBajo las siguientes condiciones, el sistema de soporte de freno de ciudad inteligente
[Adelante] (SCBS F) podría no funcionar normalmente.
lEquipaje pesado cargado en el compartimiento para equipajes o en el asiento
trasero.
lSi existe la posibilidad de un contacto parcial con el vehículo delante de Ud.lCuando se conduce en caminos con curvas continuas y salidas y entradas
frecuentes.
lSe carga equipaje o carga grande en rieles instalados en el techo y cubre el sensor
láser.
lGases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de
pozos y rejillas, y agua que salpica.
lAl remolcar un vehículo en malfuncionamiento.lCuando conduzca con neumáticos con desgaste significativamente diferente.
lEn los siguientes casos, el sensor láser puede determinar inadvertidamente que hay un
vehículo delante del suyo y el soporte de freno de ciudad inteligente [Adelante]
(SCBS F) podría no funcionar.
lObjetos en el camino en la entrada de una curva.lVehículos pasando en la senda opuesta al dar la curva.lObjetos metálicos, lomas u objetos salientes en el camino.lAl pasar por un peaje equipado con una barra.lCuando pasa debajo de una cortina vinílica o bandera.lObjetos plásticos como postes.lVehículos de dos ruedas, peatones, animales o árboles.
4-200
Cuando conduce
i-ACTIVSENSE

NOTA

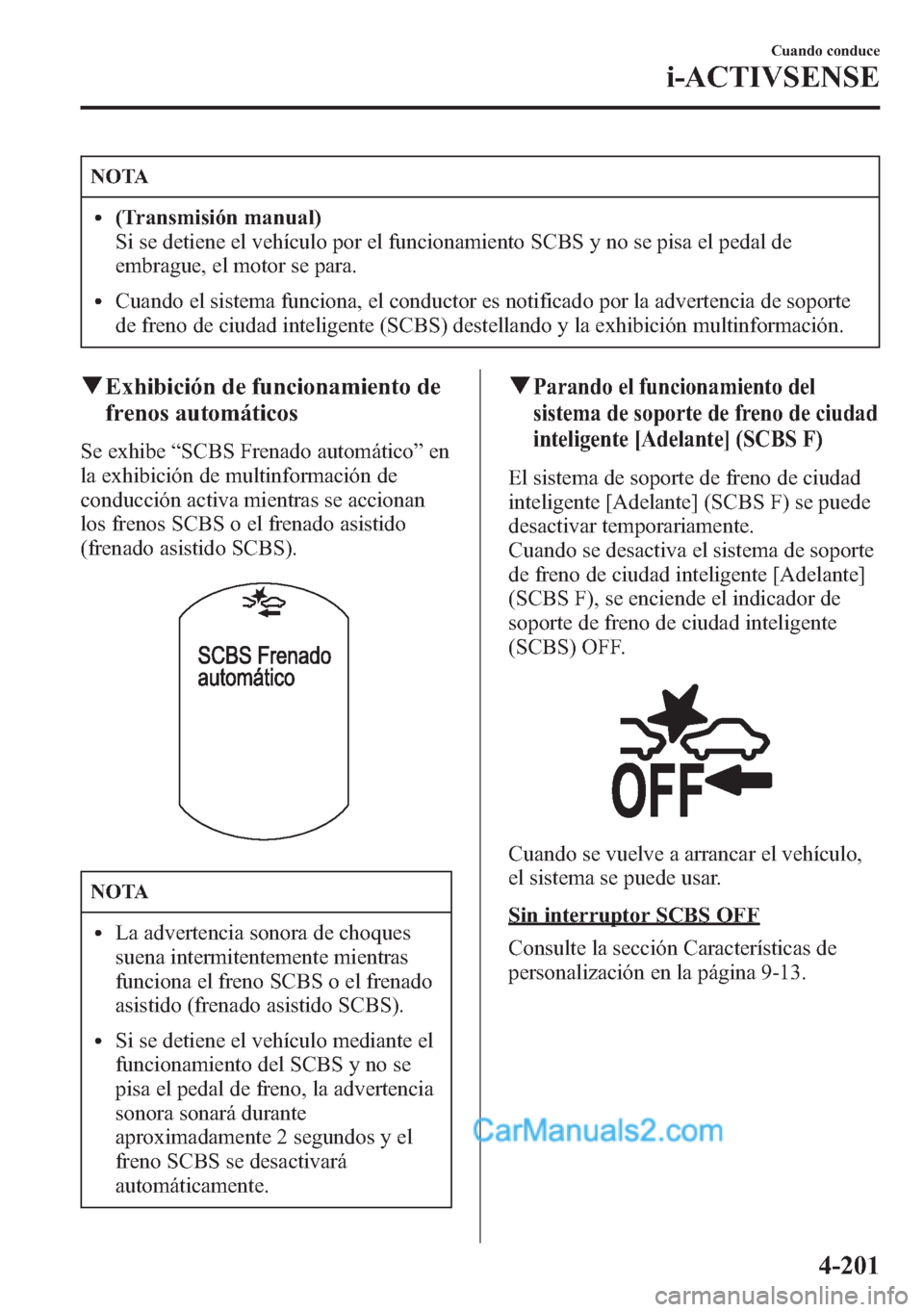

l(Transmisión manual)
Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
lCuando el sistema funciona, el conductor es notificado por la advertencia de soporte
de freno de ciudad inteligente (SCBS) destellando y la exhibición multinformación.
qExhibición de funcionamiento de
frenos automáticos
Se exhibe“SCBS Frenado automático”en
la exhibición de multinformación de
conducción activa mientras se accionan
los frenos SCBS o el frenado asistido
(frenado asistido SCBS).
NOTA
lLa advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS o el frenado
asistido (frenado asistido SCBS).
lSi se detiene el vehículo mediante el
funcionamiento del SCBS y no se
pisa el pedal de freno, la advertencia
sonora sonará durante
aproximadamente 2 segundos y el
freno SCBS se desactivará
automáticamente.
qParando el funcionamiento del
sistema de soporte de freno de ciudad
inteligente [Adelante] (SCBS F)
El sistema de soporte de freno de ciudad
inteligente [Adelante] (SCBS F) se puede
desactivar temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente [Adelante]
(SCBS F), se enciende el indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF.
Cuando se vuelve a arrancar el vehículo,
el sistema se puede usar.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-13.
Cuando conduce
i-ACTIVSENSE
4-201

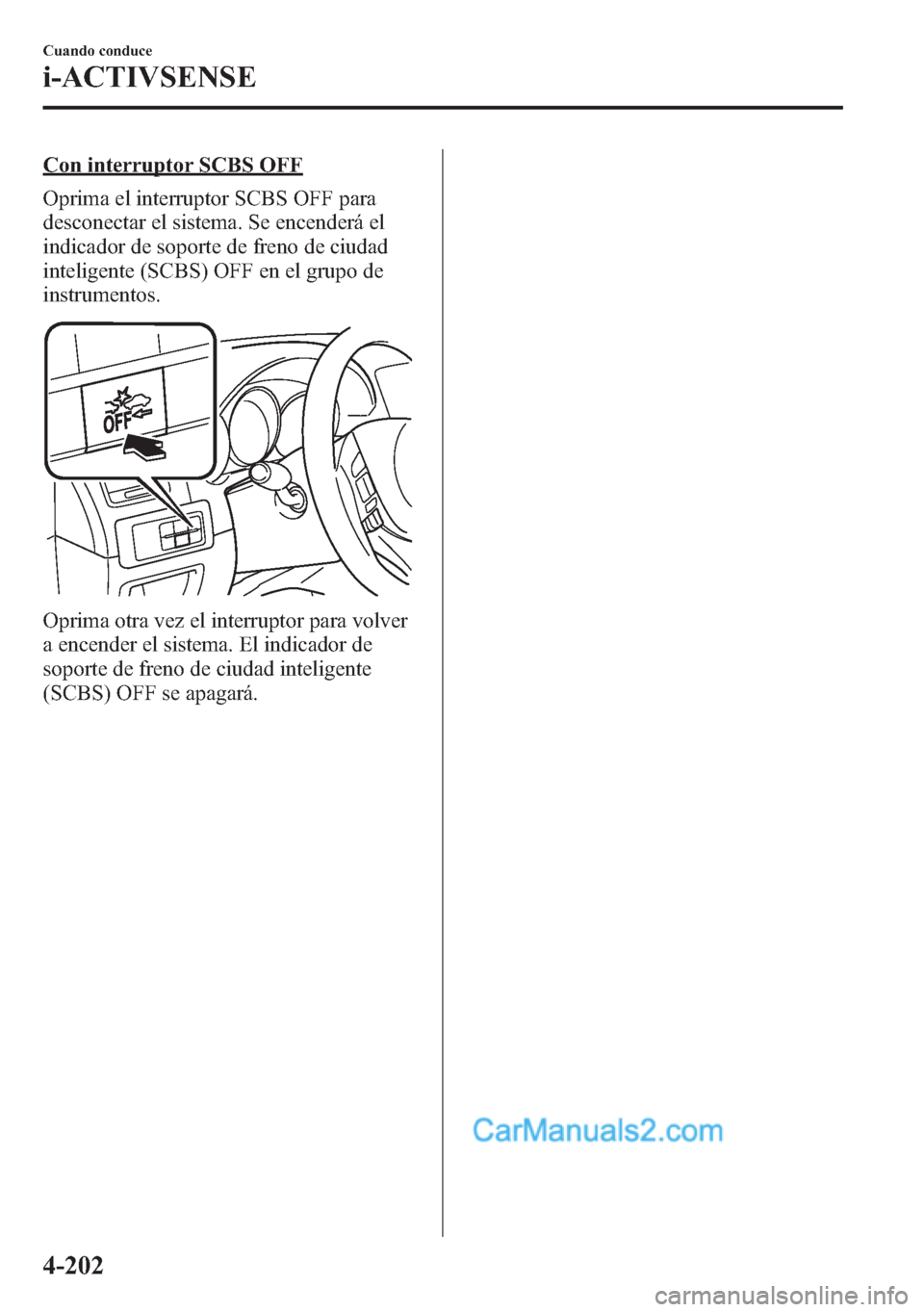

Con interruptor SCBS OFF
Oprima el interruptor SCBS OFF para
desconectar el sistema. Se encenderá el
indicador de soporte de freno de ciudad
inteligente (SCBS) OFF en el grupo de
instrumentos.
Oprima otra vez el interruptor para volver
a encender el sistema. El indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF se apagará.
4-202
Cuando conduce
i-ACTIVSENSE
